5 アプリケーションによる操作

LedPattern アプリケーションは、照明装置の LED の個数、配置を視覚的に表示し、LED 一つ一つの色、明るさを設定する Windows 用アプリケーションです。また、照明条件の検証を行いやすくするための、トライアルモードを備えています。

5.1 用語

照明装置: コントローラに接続する専用の LED 照明灯具です。
製品テンプレート: 照明装置の LED の個数と配置の定義を表します。あらかじめアプリケーションに登録されています。ご使用になる照明装置に対応した製品テンプレートを選択することで、簡単に個別の LED の設定を変更することができます。任意の個数や配置を指定して、独自の製品テンプレートを作成することもできます。
パターン設定ファイル: 製品テンプレートから、実際にどのように LED を点灯させるかを設定し、保存するためのファイルです。任意の名前のをつけて保存、読み込みを行うことができます。

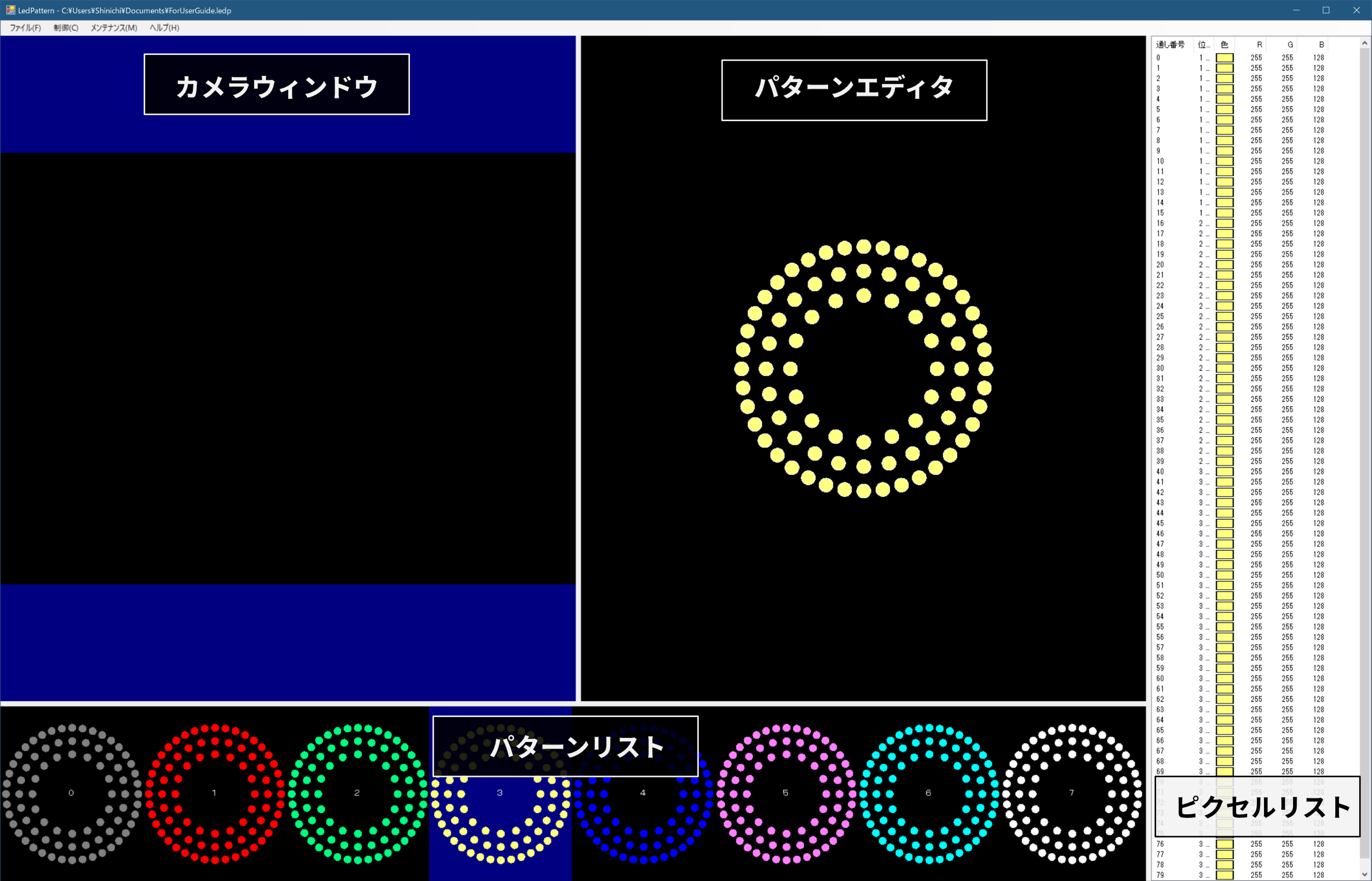

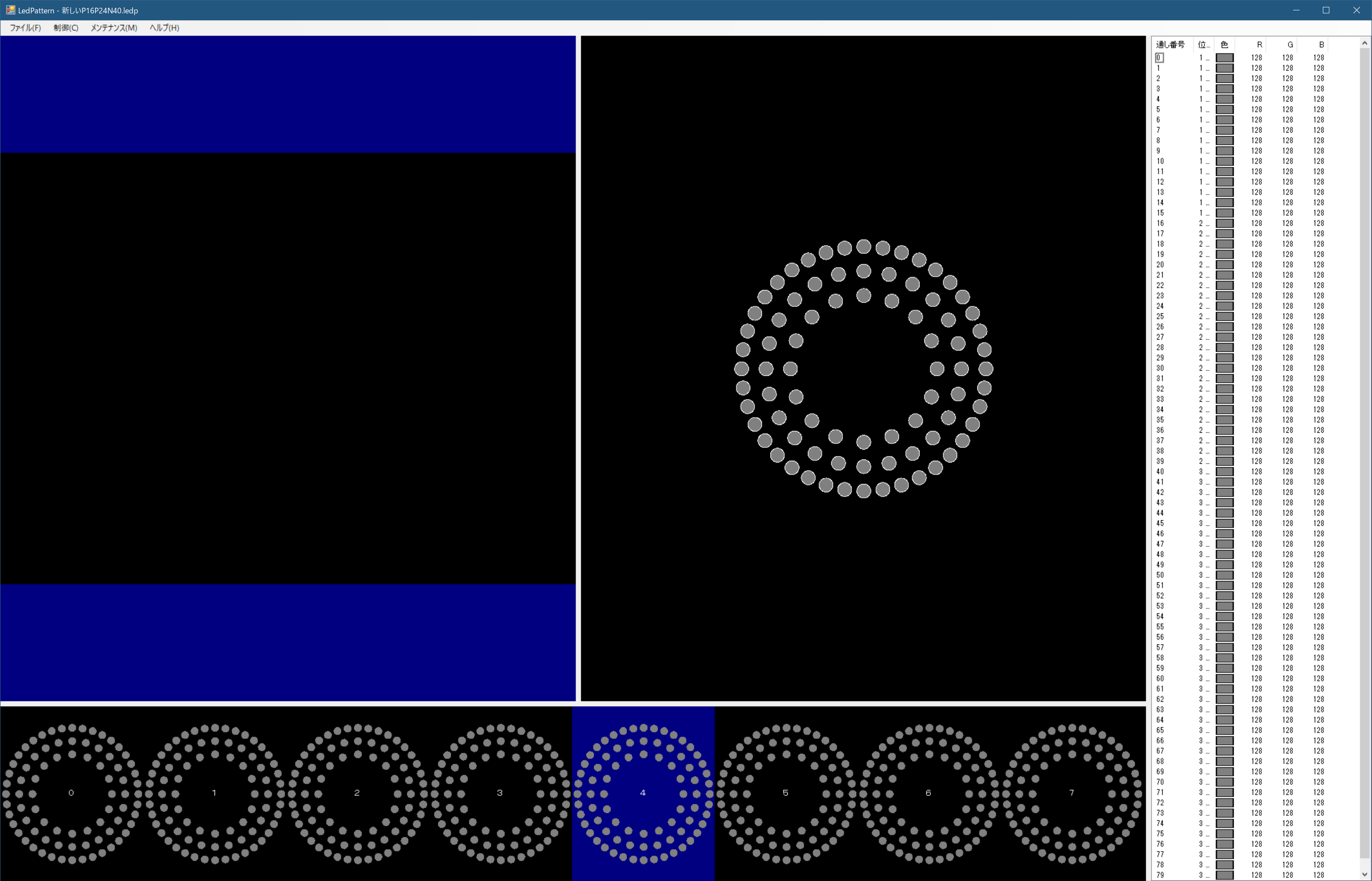

5.2 メインウィンドウ

カメラウィンドウ: カメラ映像が表示されます。カメラ映像の表示を開始するには、 制御 > カメラ取り込みをクリックします。

パターンエディタ: 照明に搭載されている LED の色、明るさを個別に調整することができます。
パターンリスト: 照明の点灯パターンの一覧です。パターンをクリックするとパターンエディタが選択したパターンを表示し、実際の照明も対応した点灯状態に更新されます。最大 8 パターンを登録可能です。
ピクセルリスト: 現在選択されているパターンの LED ごとの設定値の一覧です。

重要

アプリケーションによる操作を行う前に、コントローラのモードを PC へ切り替えてください。その後、制御 > LEDコントローラに接続をクリックして、PC とコントローラの接続を実行します。コントローラが PC モード以外の時に、LEDコントローラに接続を実行すると、接続エラーが発生します。この場合は、コントローラを PC モードへ変更して、再度 LEDコントローラに接続 を実行してください。

ヒント

あらかじめコントローラの配線とアプリケーションの初期設定を行なってください。

5.3 点灯パターンの編集

コントローラに接続可能な照明装置には、LED の配置や個数の異なる製品があります。点灯パターンの編集を行うには、接続する照明装置の形式に合わせた製品テンプレートを選択して、パターン設定ファイルを作成する必要があります。照明装置は登録済みの製品から選択します。LED の個数を任意に指定して、カスタマイズされた照明装置を使用する方法は照明装置の作成を参照してください。

パターン編集ファイルを作成するには ファイル > 新規 で表示される、照明装置の一覧から使用する照明装置を選択します。

図 5.2: 製品として P16P24N40 を選択し、パラメータ設定ファイル作成

既存のパターン設定ファイルを読み込むには、ファイル > 開く をクリックし、読み込みたいパターン設定ファイルを開きます。

重要

パターン設定ファイルを読み込んだだけでは、コントローラに保存されている点灯パターンは変更されません。編集しているパターン設定ファイルの点灯パターンと、コントローラに保存されている点灯パターンをすべて一致させるには、制御 > LEDコントローラに全パターンを送信を実行します。

5.3.1 パターンリスト

パターンリストは、作成した点灯パターンの一覧です。クリックすると点灯パターンの切り替えを行うことができます。照明装置が接続されている場合は、選択した点灯パターンに点灯状態が変更されます。

5.3.2 パターンエディタ

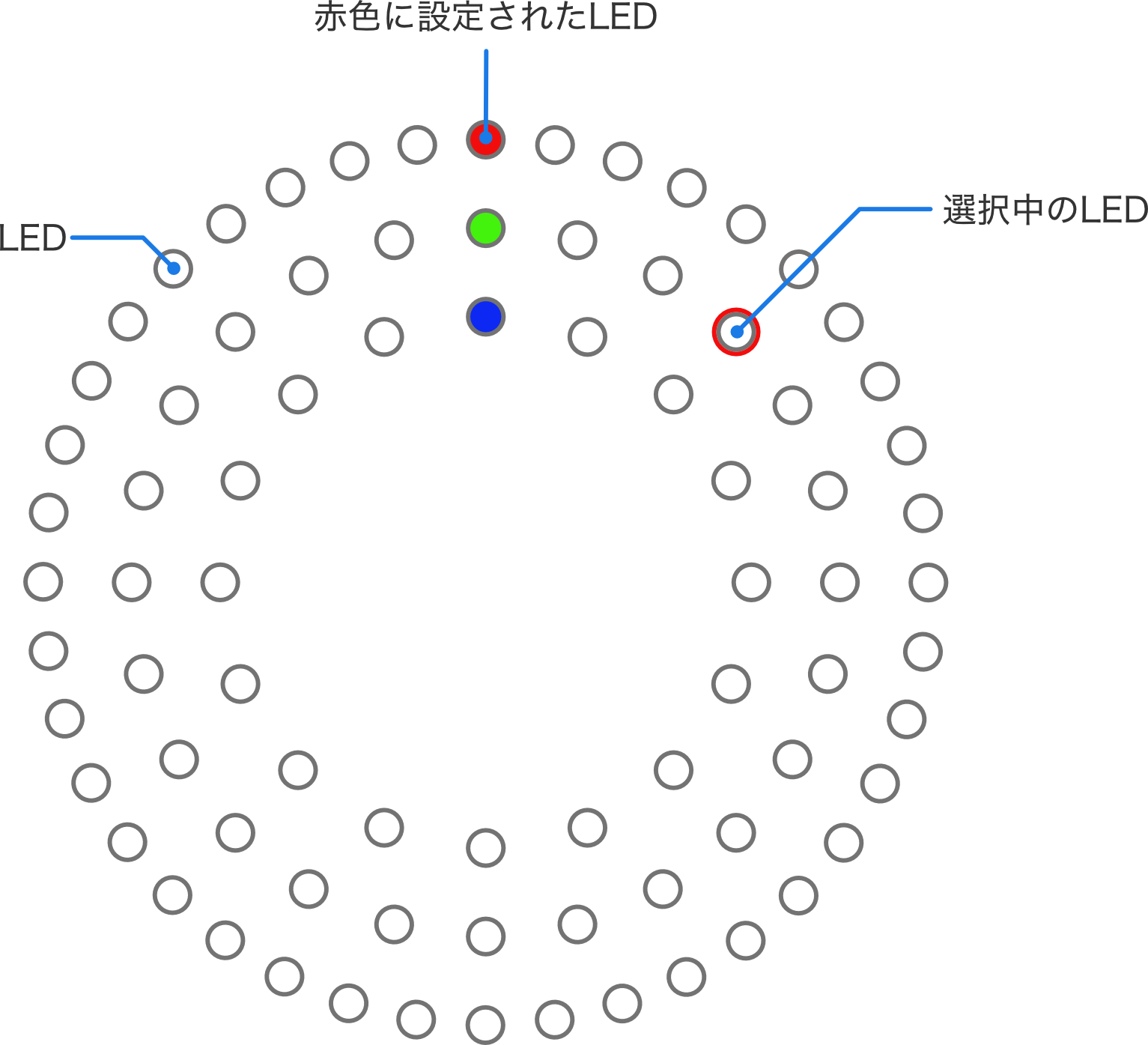

パターンエディタは、個別の LED の色と明るさを設定します。

表示されているいずれかの LED をクリックすると選択状態になります。
エディタ上でマウスをドラッグすると、一括して選択することができます。

いずれかの LED が選択されている状態で、エディタ上で右クリックするとコンテキストメニューが表示されます。コンテキストメニューの 色の設定をクリックすると、設定ダイアログが表示されるので、任意の色を選択し OK ボタンで確定します。設定された色は、すぐにコントローラへ転送され LED の点灯状態に反映されます。

コンテキストメニューの 使用している色 は、編集中の点灯パターンに使用されている色の一覧が表示され、選択することができます。最近使用した色 は、直近に使用した 8 色を一覧表示し、選択することができます。

LEDコントロラーラに保存 は、編集中のパターンの現在の状態をコントローラへ転送し保存します。この操作を行わない限り、コントローラに保存されている点灯パターンが変更されることはありません。

5.4 照明装置の作成

アプリケーションには、弊社製品に対応する製品テンプレートがあらかじめ登録されています。これ以外の、登録されていない製品や、独自の LED 配置の照明装置に対応する製品テンプレートを作成することができます。

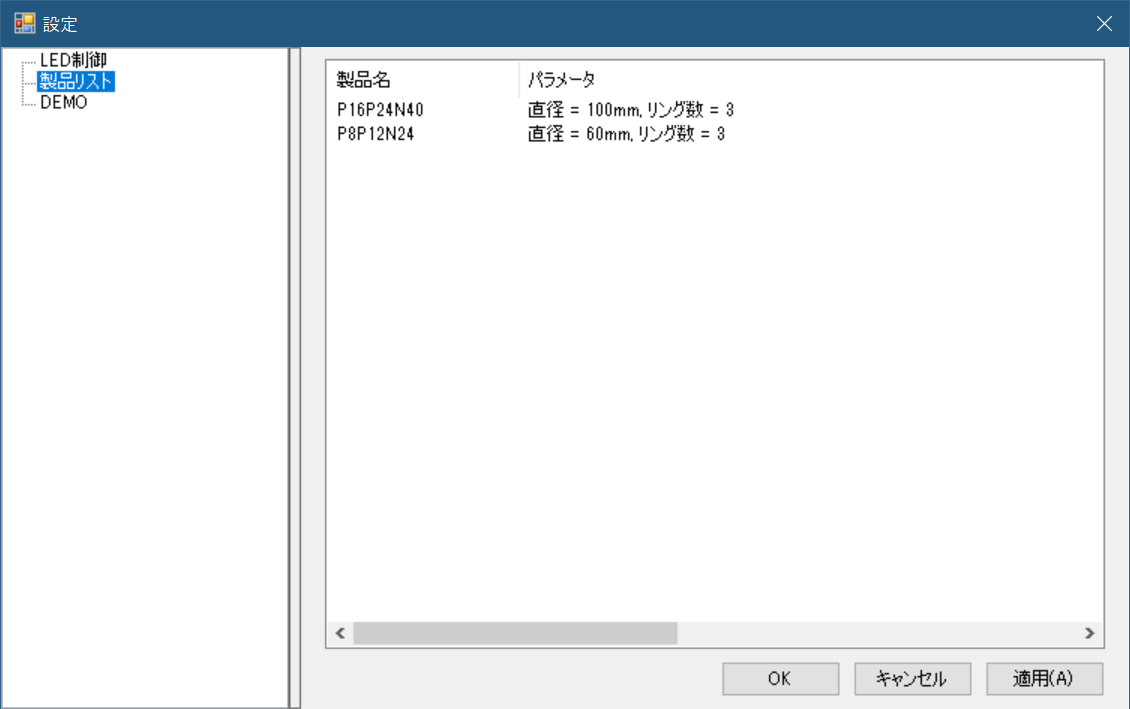

登録されている製品テンプレートを表示するために、ファイル > 設定 をクリックし、表示された設定ダイアログの 製品リスト を選択します。

5.4.1 新しい製品テンプレートを作成する

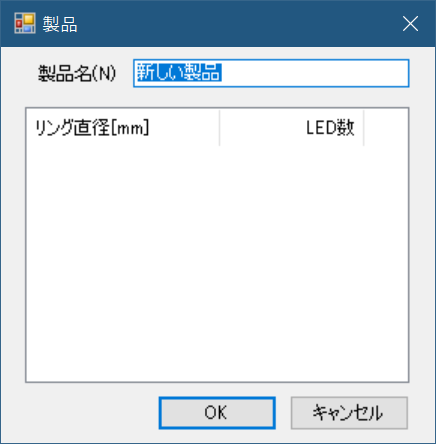

製品テンプレートは、円形上に配置された LED の個数と、配置する円（リング）の直径を指定します。配置する円は複数登録することができます。製品リスト上で、右クリックをするとコンテキストメニューが表示されます。コンテキストメニューの 追加 をクリックすると、テンプレート編集ダイアログが表示されます。

製品名に任意の名前を入力します。リング一覧上で右クリックするとコンテキストメニューが表示されます。コンテキストメニューの 追加 をクリックしてリング設定ダイアログを表示します。

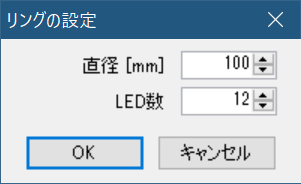

リングの直径と LED の個数を入力してください。LED は、個数に応じて等角度で配置されます。

既存のリング設定を変更するには、リング一覧の編集を行う項目上でダブルクリックするか、右クリックをしてコンテキストメニューを表示し、編集 を選択します。必要なリングを追加、編集したら設定ダイアログを OK ボタンをクリックして終了します。点灯パターンの編集の手順を実行すると、登録した製品テンプレートが表示されます。

5.5 トライアルモード

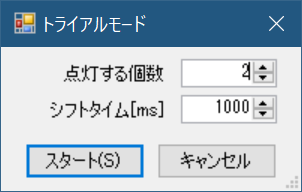

トライアルモードは、照明の点灯位置を指定した個数ずつ、指定した時間毎に自動的に、または手動で順次切り替えながら照明効果を確認する機能です。トライアルモードを実行するには、制御 > トライアルモード をクリックします。トライアルモードの設定ダイアログが表示されます。

点灯する個数: 同時に点灯させる LED の個数を設定します。
シフトタイム: 自動切換が有効の時、次へ切り替わるまでの時間を指定します。

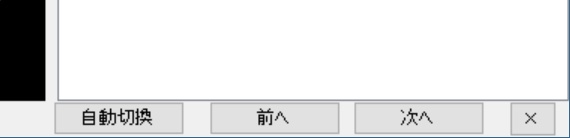

トライアルモードが有効になると、ピクセルリスト下部に操作ボタンが表示されます。

自動切換: オンの時、トライアルモード設定ダイアログで指定したシフトタイムが経過するごとに、次の LED へ切り替えます。オフにすると、手動で切り替えることができます。
前へと次へ: 自動切換がオフの時、前へ をクリックすると、点灯位置が一つ前へ、次へ をクリックすと、点灯位置が次へ切り替わります。
終了 ( $\times$ ): トライアルモードを終了します。

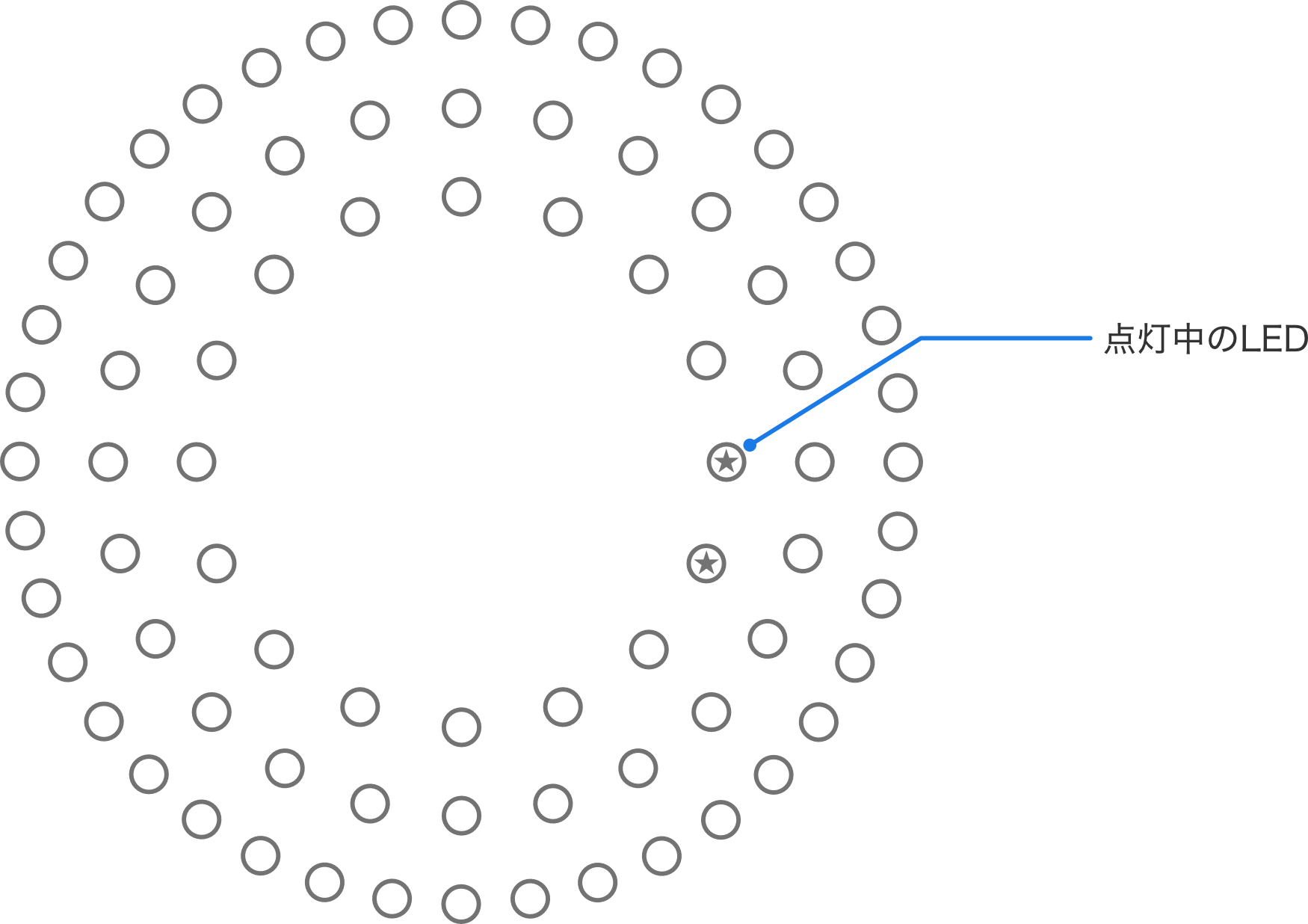

トライアルモードでは、点灯中の LED に星形のマークが表示されます。
