2 コントローラの準備
2.1 本体仕様
| 項目 | 仕様 |
|---|---|
| 電源電圧 | 5V |
| 消費電流 | 65mA + 照明装置の消費電流 |
| 照明用最大供給電流 | 14A |
| 制御入力 | PC からの通信コマンド、および外部入力信号(3bit) |
| 照明パターン登録数 | 8 |

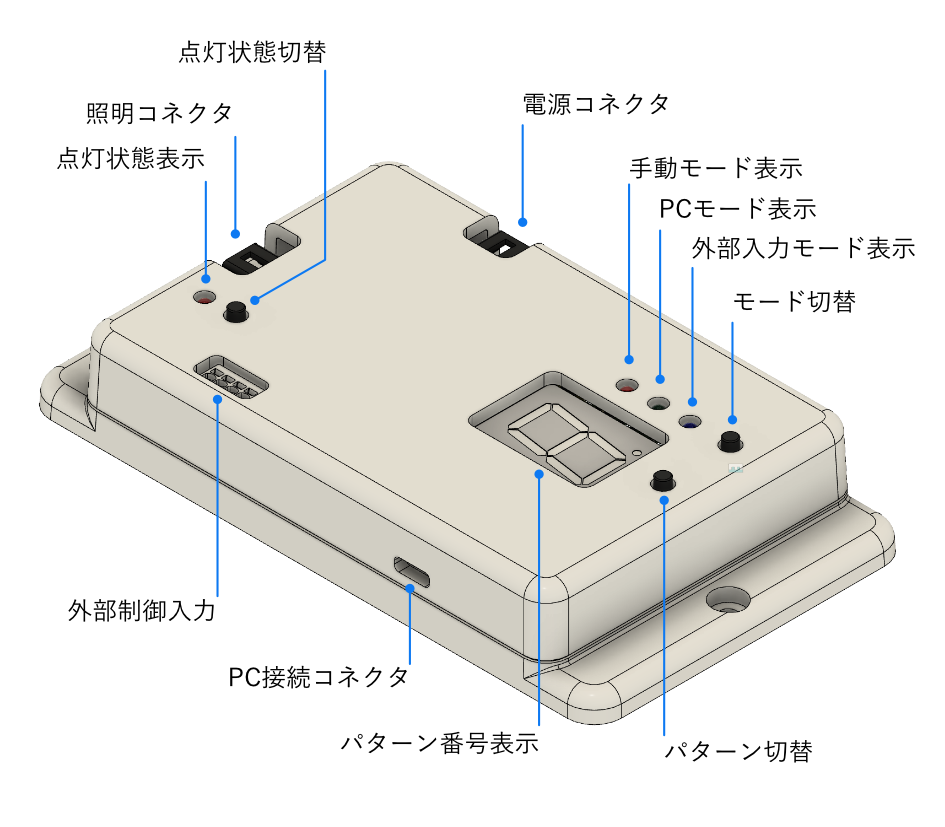

2.2 各部の名称と機能
| 名称 | 機能 |
|---|---|
| 電源コネクタ | 5V 電源を接続します。 |
| 手動モード表示 | スイッチ操作で設定を行う手動モードであることを示します。 |
| PC モード表示 | PC からの通信コマンドで制御する PC モードであることを示します。 |
| 外部制御モード表示 | 3 ビットのデジタル入力信号により制御する、外部制御モードであることを示します。 |
| モード切替 | 手動、PC、外部制御のモードを切り替えます。 |
| パターン切替 | 手動モード時に、あらかじめ設定されている照明パターンを切り替えます。 |
| パターン番号表示 | 使用中の照明パターン番号を表示します。 |
| PC 接続コネクタ | PC モード時に接続する USB コネクタです。 |
| 外部制御入力 | 外部制御モード時に、外部信号を接続するコネクタです。 |
| 点灯状態表示 | 照明が点灯しているかどうかを示します。過電圧を検出した場合は点滅して過電圧状態であることを示します。 |
| 照明コネクタ | 照明装置を接続するコネクタです。 |
| 点灯状態切替 | 手動モード時に、照明の点灯、消灯を切り替えます。 |

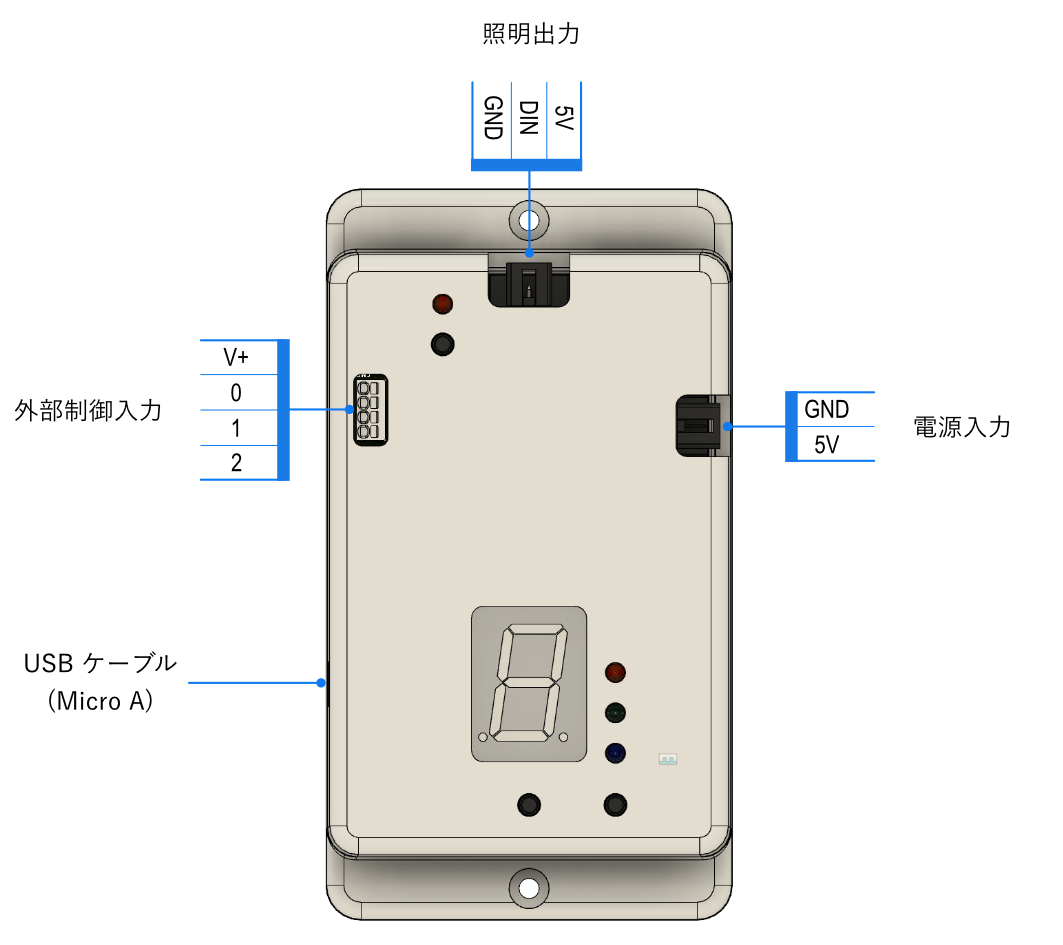

2.3 配線
2.3.1 電源
電源入力は 5V です。必ず安定化電源を使用してください。電源コネクタは以下のコネクタをご使用ください。
| メーカ | 本機側型番 | 勘合コネクタ |
|---|---|---|
| モレックス | 172310-3102 | 172256-3102 |
電源容量に十分ご注意ください。接続される照明装置に必要な電力を供給できる電源が必要です。照明装置に必要な電力は、照明装置の仕様をご確認ください。
5.3V 以上の電圧が加わると、照明装置の保護のため、過電圧保護回路が動作して照明装置への電源供給を停止します。また、過電圧状態を示すために、点灯状態表示 LED が点滅します。すぐに電源を停止して電源電圧をご確認ください。過電圧状態では、すべてのスイッチ操作、PC および外部制御入力信号は動作しません。
注意
電源の逆接続に十分ご注意ください。万が一逆接続をした場合、内部回路、および照明装置の保護のため、内蔵しているヒューズが切断されます。コントローラの再使用にはヒューズの交換が必要となります。
2.3.2 照明との接続
照明には、あらかじめケーブルが配線されています。ケーブルの延長などでケーブルを交換する場合は、以下のコネクタをご使用ください。
| メーカ | 本機側型番 | 勘合コネクタ |
|---|---|---|
| モレックス | 172310-3103 | 172256-3103 |
重要
照明を接続する際は、必ず電源ケーブルを取り外した状態で行なってください。照明装置の故障の原因になります。
2.3.3 外部制御入力
外部制御信号による、照明パターンの切り替えを行う信号入力コネクタです。入力信号と選択されるパターンを、表 2.1 に示します。
外部制御入力に使用されているコネクタを以下に示します。
本機の外部制御回路はフォトカプラにより絶縁されています。そのため外部電源が必要となります。本機の入力回路部と、一般的な接続を 図 2.3 に示します。
2.4 ヒューズの交換

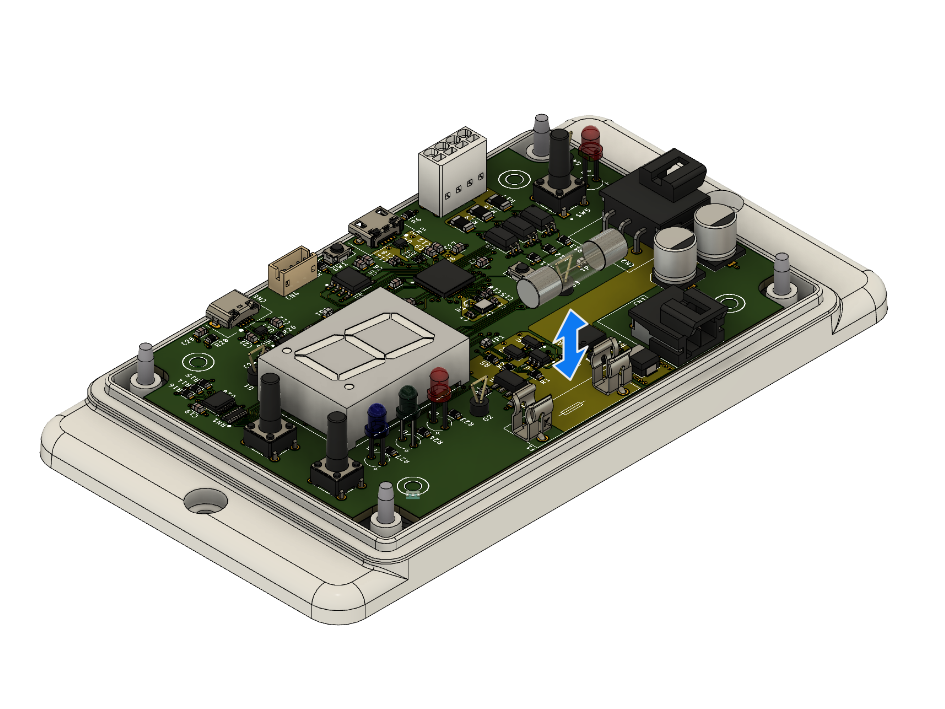

ヒューズの交換は、図 2.4 のように、垂直方向へ引っ張って外し、押し込んで取り付けを行います。
